技術特點
獨創雙缸鎖模結構，開合模速度快，生產周期短，效率高
伺服液壓系統，控制精準，節能25%以上
臥式注射：塑化穩定，操作方便
單橫梁鎖模結構，拆卸模具更方便
通用性強，可兼容MSZ40/45模具
氣動翻轉，安全潔凈
選配
電預塑，可實現同步預塑
直線導軌射臺，阻力小，精度高
電動脫模翻轉，節能潔凈
電動回轉，回轉定位精度高

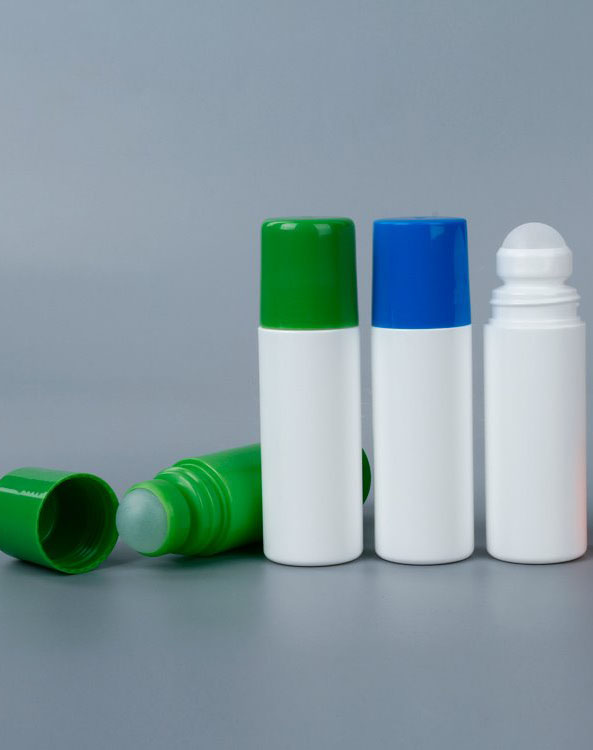

應用領域
夾緊件
橫梁雙缸平衡鎖模系統，快速開合模同時保證分布均勻
旋轉機構
獨特的旋轉機構設計，并配備自動潤滑系統，確保旋轉精度始終如一。
注塑組件
替代高效塑化混合螺桿，優化注射單元，提高注射穩定性和精度
液壓系統
配備電液伺服系統，機器運行平穩，噪音低，響應高，節能25%~45%
機筒螺桿
螺桿優化設計，夾緊螺桿頭裝配，具有良好的塑化能力，耐磨。
加工原理
注塑吹瓶機是一種特殊設計的帶有旋轉三工位分度器的機器，在進行注射后，坯料將被送到下吹工位，然后被剝離以進行下一步處理，如清洗或輸送機所需的填充。 適用于PE, PP, PS, SAN, EVA, COC, PEEK, TPU PETG, PET等材質，瓶容量從lml-I000ml不等。lBM瓶口完美，瓶身厚度和重量嚴格，適用于醫藥、化妝品、家居、食品包裝工業等高品質包裝。

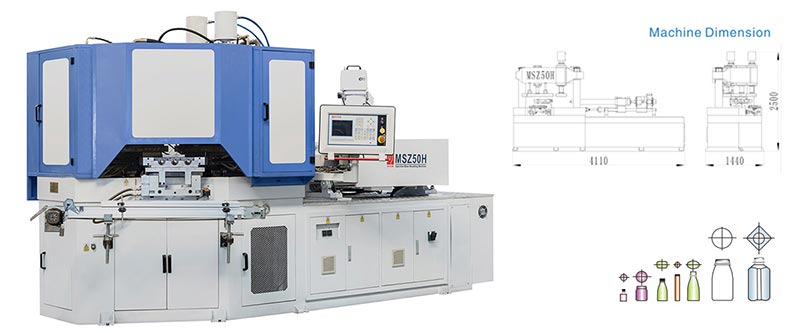

主要技術參數
| 注射機構 | Unit | MSZ50H | |
| 螺桿直徑 | mm | 45 | 50 |
| 螺桿長徑比 | L/D | 23:1 | 23:1 |
| 最大注射量(HDPE) | g | 241 | 298 |
| 螺桿轉速 | rpm | 10-235 | |
| 機筒加熱功率 | KW | 10 | |
| 合模系統 | ? | ? | |
| 注塑鎖模力 | KN | 500 | |
| 吹塑鎖模力 | KN | 89 | |
| 最大模板尺寸 | mm | 560×390 | |
| 最小模具厚度 | mm | 240 | |
| 模具加熱功率 | KW | 3.6 | |
| 脫模系統 | ? | ? | |
| 脫模行程 | mm | 270 | |
| 空運轉時間 | sec | 3.5 | |
| 驅動系統 | ? | ? | |
| 驅動電機 | KW | 22 | |
| 系統壓力 | Mpa | 15 | |
| 制品尺寸范圍 | ? | ? | |
| 制品容積 | ml | 5-800 | |
| 制品高度 | mm | ≤200 | |
| 制品直徑 | mm | ≤100 | |
| 其他 | ? | ? | |
| 壓縮空氣壓力 | Mpa | 1.0 | |
| 壓縮空氣排量 | M3/min | ≥0.7 | |
| 冷卻水流量 | M3/h | 4 | |
| 額定總功率（含模具加熱） | KW | 35.6 | |
| 設備尺寸 | M | 4.11×1.44×2.5 | |
| 設備凈重 | ton | 5.7 | |
